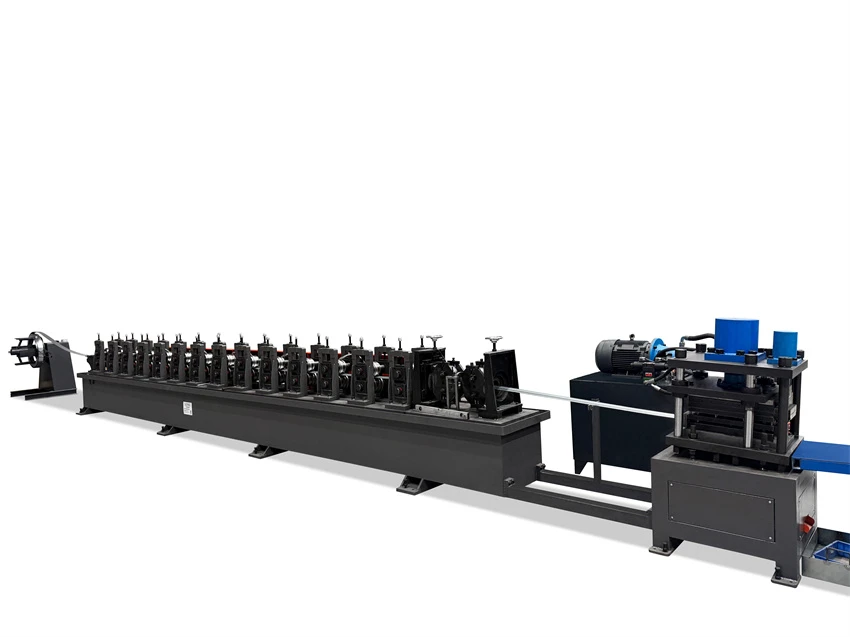

Véglemez-formázó gép
Berendezésre vonatkozó alapanyag specifikációk és anyagok: horganyzott tekercs anyaga, vastagsága 2,0 mm.
A gyártási modell konkrét méreteit az ügyfél rajzai határozzák meg.
Az alakítókoronghoz válasszon CR12MOV anyagot.
- A termék bemutatása
Eszköz funkció
Berendezésre vonatkozó alapanyag specifikációk és anyagok: horganyzott tekercs anyaga, vastagsága 2,0 mm.
A gyártási modell konkrét méreteit az ügyfél rajzai határozzák meg.
Az alakítókoronghoz válasszon CR12MOV anyagot.
A berendezés humán{0}}gépi interfész operációs rendszerrel van felszerelve, amely képes bevinni a gyártási terveket és a kimenet regisztrációját, valamint a hosszparaméterek állíthatók.
Használati utasítás: A tekercs anyagát kézzel kell felemelni a felső anyagforgótányérra. Az automatikus üzemmód kiválasztása után a munkagomb kapcsoló aktiválódik.
Berendezés paraméterei
| Tétel | Specifikáció |
|---|---|
| A furat belső átmérője | 460-520 mm |
| Kibocsátási szélesség | 200 mm |
| Kibocsátási átmérő | 1300 mm |
| Rakomány súlya | 1000 kg |
| Kézi magbővítés használata | Kézi magbővítés használata |
| Hatalom | 3KW sebességváltó |
| Mennyiség | 1 db |
| Alkalmazható anyagok | Nagy szilárdságú tekercslemez anyag |
| Anyagvastagság | 2,0 mm |
| Fő motor teljesítmény | 11 kW (szervo motor) |
| Formázási sebesség | 1-12 m/perc |
| Formacsoportok száma | 14, egyenesítés 1 |
| Formázó görgős anyag | CR12MOV |
| Roll hőkezelési keménység | HRC57 fok -59 fok |
| Precíziós megmunkálás | Belső és külső átmérők precíziós megmunkálása hengermű hőkezelése után |
| Tengely átmérője és anyaga | ￠58mm, 45# acél, finomra csiszolt külső kör edzés és temperálás után. |
| Fő csapágy | 6210 (kettős csapágy) |
| Formáló tengelyülés | fő, segéd: emlékboltozat 6210mm |
| Átviteli mód | Minden csoportot külön sebességváltó hajt |
| A gép szerkezete | A gép acéllemez hegesztést és síklemez-feldolgozást alkalmaz |
| Mechanikai méretek kialakítása | hozzávetőlegesen H * Sz * Ma 8,5 m * 1,5 m * 1,2 m |
| A gép nettó tömege | körülbelül 12 tonna |
| Feszültség | 380V/3fázis/50Hz |
| Hidraulikus rendszer | Egy készlet hidraulikus rendszerrel, 7,5 kW-os hidraulikus motorral, két munkaállomás olajhengerrel |
| Lyukasztó és vágó formák | 1 készlet 9 lyukkal ellátott lyukasztóforma és 1 vágószerszám hulladékanyaggal |
| Forma anyaga | CR12MOV |
| Feldolgozási keménység | HRC60 fok -62 fok |
| Vágási módszer | Usin |
