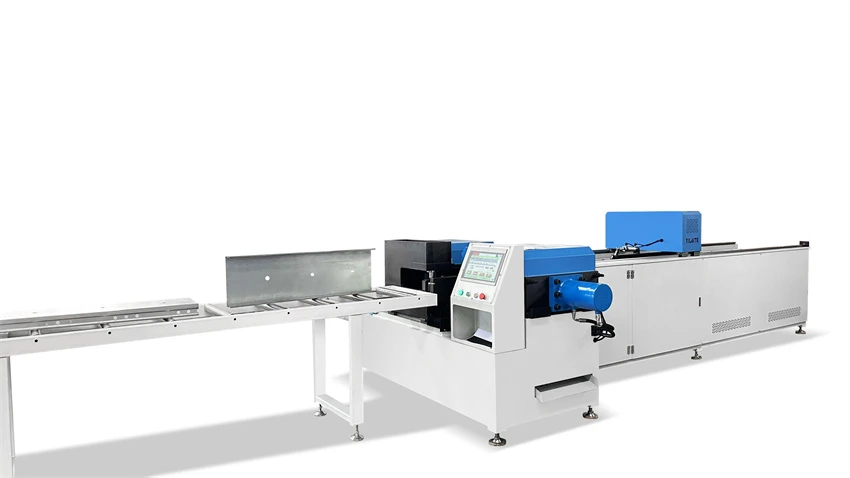

Automata lyukasztógép
Cél: Ezt a berendezést főként acél sablon U{0}}lemezek lyukasztására és megmunkálására használják formázás után. Egyszerre tudja feldolgozni az oldalsó lyukakat és a csavarlyukakat, és egyetlen kattintással képes megváltoztatni az alakzatot.
- A termék bemutatása
Eszköz funkció
Cél: Ezt a berendezést főként acél sablon U{0}}lemezek lyukasztására és megmunkálására használják formázás után. Egyszerre tudja feldolgozni az oldalsó lyukakat és a csavarlyukakat, és egyetlen kattintással képes megváltoztatni az alakzatot.
A berendezés fő elemei közé tartozik a 4-méter-hosszú automata adagoló egység, a hidraulikus lyukasztó oldalsó furattartó, a hidraulikus lyukasztócsavartartó, az automatikus rögzítő és pozicionáló egység, a beépített hidraulika állomás, az integrált vezérlőrendszer stb.
Fő műszaki paraméterek
|
Hidraulikus főmotor motor (kW) |
15 kW |
|
Szervo motor (kW) |
1,5 kW*1 1.0kW*2 |
|
Dob redukciós motor |
0,75 kW |
|
Fő elektromos készülékek |
Relék, tápkapcsolók, érzékelők stb |
|
Mágneses irányszabályozó szelep |
4WE10E31B/CC24N9Z5L |
|
Elektromágneses túlfolyószelep |
DBW10B-1-50B/3156CG24N9Z5L |
|
Pln ple |
1:10 |
|
Programvezérlő |
PLC |
|
Rendszer nyelve |
kínai változat |
|
Érintőképernyő |
TPC-1431,4G-14 hüvelykes (ember-gép érintőképernyő) |
|
Olajszivattyú |
40YCY14-1B axiális dugattyús szivattyú |
|
Vezetősín |
45 és 30 lineáris vezetők |
|
Hűtőrendszer |
léghűtés |
|
Hidraulikus henger mérete (mm) |
2 db 140 mm átmérőjű olajhenger és 1 db 80 mm átmérőjű olajhenger |
|
Hengerméret (mm) |
Különféle specifikációk |
|
Feszültség |
380 V/50 Hz (6-négyzet alakú háromfázisú öt vezeték) |
|
Üzemanyagtartály térfogata (L) |
260L |
|
Lyukasztási sebesség (S) |
A 2,7 méteres szabványos lemez kétoldalas lyukasztása (csavarlyukak nélkül) körülbelül 20 másodpercet vesz igénybe, és (csavarlyukakkal) körülbelül 30 másodpercet vesz igénybe |
|
A feldolgozott termékek mérettartománya (mm) |
Acél sablon U{0}}alakú lemez 100-500 mm széles és 500-2950 mm hosszú |
|
A gép súlya (kg) |
/ |
|
A gép mérete (mm) |
L4900*Sz2500*H1200mm |
|
Hidraulika olaj (L) |
A berendezéshez 200 liter hidraulikaolajra van szükség, a hidraulikaolaj modellje No. 46 vagy No. 68 (az ügyfél által biztosított) |
